QCX-W系列起重量限制器（传感器部份）

适用于普通标准桥式起重机械的起重量限制器

产品介绍

◆表一上海起重机厂标准规格参考尺寸：

额定载荷	滑轮倍率	传感器规格	D	H	H1	L5	L4	H3	E	F	L9
5T、10T	2、3	1.5T	140	300	149	300	140	95	75	45	7
15T、16T、20T	3、3、4	2.5T	170	320	144	355	210	120	100	70	7
30T、32T	4	4T	200	400	204	410	200	140	100	70	7
50T	5	5T	200	460	264	460	200	140	100	70	7
75T	5	7.5T	200	320	124	300	200	140	100	70	7
注：上起厂50T、75T安装尺寸与标准系列表中30T相同。

◆大连起重机厂标准规格参考尺寸:

5T、10T	2、3	1.5T	140	210	59	300	120	95	75	45	7
15T、20T	3、4	2.5T	170	260	84	350	140	120	100	70	7
30T	4	4T	200	360	164	400	160	140	100	70	7
50T	5	5T	200	420	224	450	180	140	100	70	7

◆大起厂规格参考尺寸:( 采用HLF-2型传感器无底座)

5T、10T	2、3	1.5T	140	150	--	300	40	95	75	45	7
15T、20T	3、4	2.5T	170	165	--	350	60	123	100	70	7
30T、50T	4、5	4T、5T	200	180	--	350	60	138	100	70	7

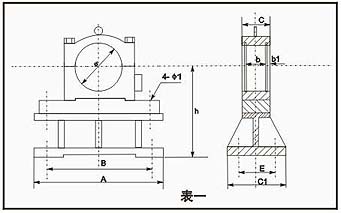

◆表一：QCXB-Ⅲ P1-P6系列表， 3T-50T桥式起重机用传感器规格参考尺寸：（不带底座）

序号	起重量T	滑轮倍率	传容感应量器T	φ	A	B	G	0h	h	C	C1	E	H	φ1	β°	φ3	b	b1	轴承座图号
P1	3	2	2	140	350	300	215	245	150	75	100	60	37	22	35	164	45	7	T384-21
P1	5	2	2	140	350	300	215	245	150	75	100	60	37	22	35	164	45	7	T384-21
P2	10	3	2.5	140	350	300	215	245	150	75	100	60	37	22	35	164	45	7	T384-21
P3	16	3	3.5	170	420	300	270	285	165	100	120	80	39	22	30	200	70	7	T396-21
P4	20	4	4	170	420	350	270	285	165	100	120	80	39	22	30	200	70	7	T396-21
P5	32	4	6	200	420	350	300	320	180	100	140	100	43	26	30	225	70	7	T386-21
P6	50	5	8	200	420	350	300	320	180	100	140	100	43	26	30	225	70	7	T386-21

◆表二：QCXB-Ⅲ P7-P15 系列表，大吨位规格参考尺寸：

序号	起重量T	滑轮倍率	传容感应量器T	A	B	C	D	D1	B1	h	b	φ	4-φ	轴承座图号
P7	75	５	7.5	440	300	300	200	100	150	320	100	200	4-37	T48-21
P8	100	６	10	610	230	510	130	65	115	400	180	280	4-46	T618H-81
P9	125	６	15	610	230	510	130	65	115	400	180	280	4-46	T341-81
P10	160	６／８	20	610	230	510	130	65	115	400	180	280	4-46	T681H-81
P11	200	８	20	610	230	510	130	65	115	400	180	280	4-46	T341-81
P13	250	８	25	780	300	510	200	100	150	460	200	360	4-46	X69
P14	200			780	300	520	200	100	150	460	200	360	4-46	X69
P15	80	5	８	440	300	530	200	100	150	320	100	200	4-47	T48-21

◆表一：QCXB-ⅢP20-P27系列表大吨位（非标）参考尺寸：

序号	起重量T	滑轮倍率	传感器容量T	φ	A	B	C	C1	E	h	φ1	b	b1
P20	75	5	7.5	200	480	380	100	300	210	320	37	66	10
P21	100	6	10	280	610	500	140	280	180	400	46	110	7
P22	125	6	15	230	680	580	134	280	170	600	46	90	15
P23	160	6/8	20	280	610	500	200	320	210	400	46	160	10
P24	200	8	20	280	610	500		320	210		46
P25	250	8	25	360	610	500	200	320	200	400	46	136	15
P26	300	8	30	360	610	500	200	320	200	400	46	160	10
P27	400		100	220	570	460	120	200	70	460	46

◆表二：QCXB-Ⅲ 2T-6系列表（大起）3T-50T桥式起重机传感器（带底座）规格尺寸：

序号	起重量T	滑轮倍率	传感器容量T	A	B	C	D	E	F	G	h	h1	L	M	N	Q	H	φ	φ2	φ3	β°	轴承座图号	b	b1
T1	3	2	2	360	180	75	50	360	25	215	210	59	300	120	174	20	305	140	24	164	35	T384-21	45	7
	5
T2	10	3	2.5
T3	16	3	2.5	410	200	100	60	410	30	270	260	84	350	140	210	30	380	170	24	200	35	T396-21	70	7
T4	20	4	4
T5	30	4	6	470	230	100	70	440	30	310	360	164	400	160	250	35	500	200	24	225	30	T386-21	70	7
	36
T6	50	5	8	530	250	100	70	440	40	310	420	224	450	180	250	35	560	200	28	225	30	T388-21	70	7

◆大吨位（非标）参考尺寸：

额定载荷	滑轮倍率	传感器规格	D	L5	L4	F	L9	H	H3	E	4-φ
75T（A）	5	7.5T	200	380	210	66	10	320		100	37
75T（B）	6	10T	280	340	130	140	10	400		180	46
75T（C）	4	20T	180	360					244	100	26
100T（A）	6	10T	200	500	70	70	7	400		100	26
100T（B）		12T	280	460	110	110	7	450		140	34
100T（C）	8	10T	280	580	140	140	15	380		200	40
100T（D）	5	10T	230	430	80	80	7		201	110	26
125T（A）		15T	230	580	90	90	15	600		134	26
125T（B）		10T	150	400					250	100	22
150T		10T	230	430	80	80	7		201	115	26
160T（A）		60T		240					255		22
160T（B）		20T	360	500	160	160	10	400		200	46
250T		24T	360	500	136	136	15	400		200	46
300T		24T	360	500	160	160	10	400		200	46
400T		100T	220	460					350	120	28
