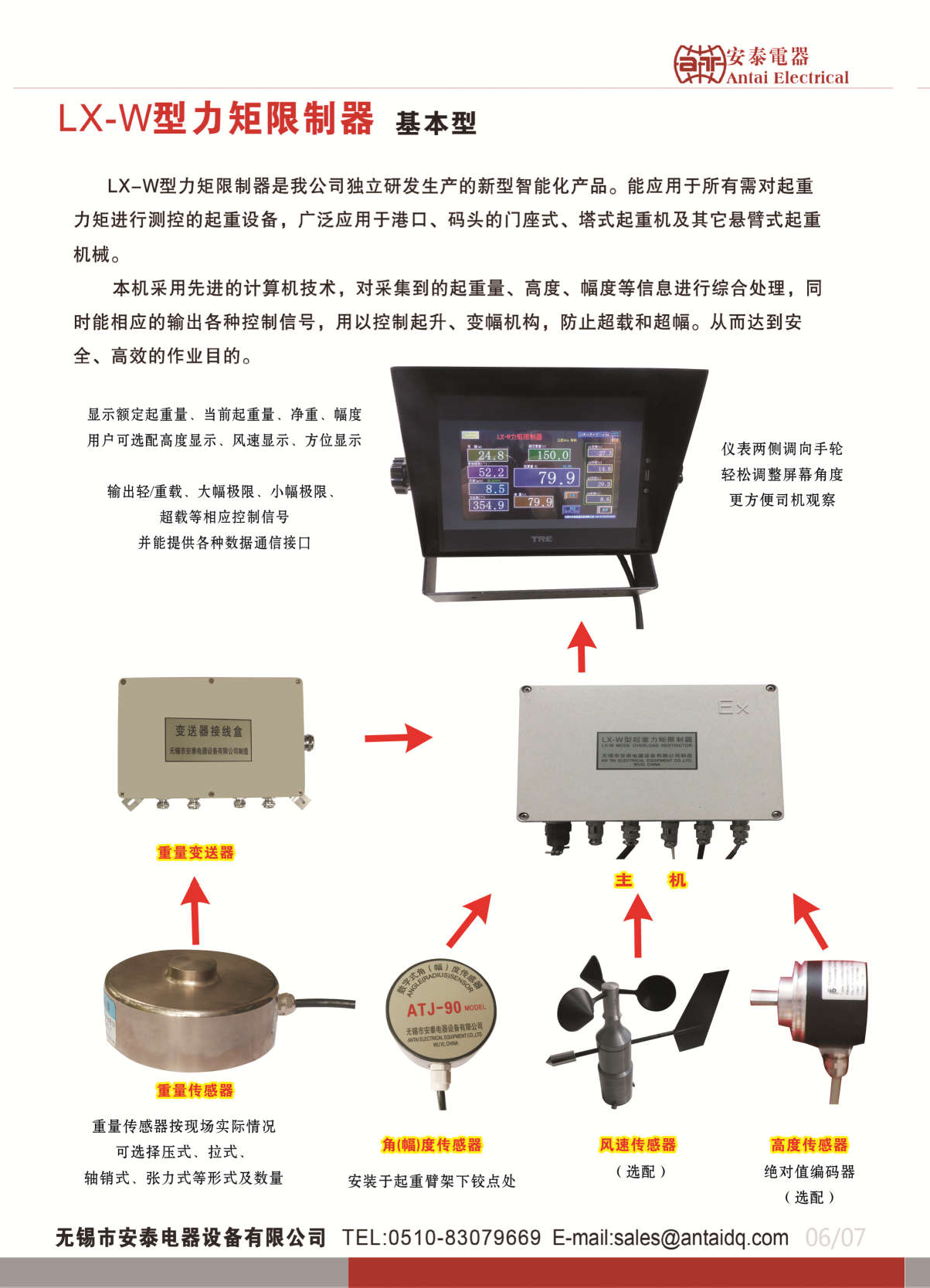

LXW型力矩限制器

LX-W型力矩限制器是我公司独立研发生产的新型智能化产品。能应用于所有需对起重力矩进行测控的起重设备，广泛应用于港口、码头的门座式、塔式起重机及其它悬臂式起重机械。

本机采用先进的计算机技术，对采集到的起重量、高度、幅度等信息进行综合处理，同时能相应的输出各种控制信号，用以控制起升、变幅机构，防止起载和超幅。从而达到安全、高效的作业目的。

工作原理

力矩限制器由传感器和控制器(仪表)两大部分组成。当起重机械起吊重物，重量、转角和角/幅度通过相应的传感器传导到变送器。变送器将信号进行转换放大，通过系统内RS485接口，传输到控制器(仪表]，经仪表CPU数据处理后送到显示屏显示相关数据，与此同时仪表将测得的重物重量、转角、幅度等数据与程序中预置的起重机运行工况中的额定值进行比较，然后按规定执行显示、报警和控制输出等动作。起重机在收到相应控制信号后，能停止向不安全方向作业，但不影响其它正常机构动作。因而本限制器可以对起重机起到限载保护作用。

主要技术指标

适用范围:需要对起重力矩进行控制的起重设备及其它相应设备称重显示误差;≤±1%F.S，最小显示分度值:0.01t幅度显示误差:≤:5cm，最小显示分度值:0.01m高度显示误差;≤±5cm，最小显示分度值:0.01m系统动作误差;≤:3%F.S

报警方式:(也可由用户提出工作方案 )

起重量预报警:

当前起重量≥当前额定值的90%，蜂鸣器发出断续报警声响

起重量报( 延时 ):当前起重量≥当前额定值的105%，延时2秒输出控制信号，用于切断上升控制回路和增幅控制回路，并发出连续报警声

起重量报警 ( 立刻 ):当前起重量≥当前额定值的120%，立刻输出控制信号，用于切断上升控制回路和增幅控制回路，并发出连续报警声

注:起重量“延时报警”和“立刻报警”控制输出信号即可以分别独立输出，也可以综合为同一点输出

幅度报警:

当前幅度≥当前额定值时立刻输出控制信号，用于切断增幅控制回路，并发出连续报警声

报警的解除:

当各部分显示值恢复到当前相应机构的额定值安全范围以内时停止报警声，2秒后输出的控制信号自动解除，被切断的动作控制回路恢复正常工作工作环境:温度，-40~+60C相对湿度，45%-95%传感器防护等级:IP65电源电压:AC380V ( +10%，-15%)、或AC220V ( +10%，-15%)控制输出:继电器触点开关量，容量AC380V，2.5A。

控制输出点(常开常闭)的数量及控制对象可由用户提出进行相应定制。

数据通信输出:RS485、RS232、PROFIBUS等。

模拟量信号输出:0-10V，4-20mA等。

仪表显示方式:LED及LCD数字显示或触摸屏菜单式显示。
